河南音樂噴泉告訴你變頻器應用要求

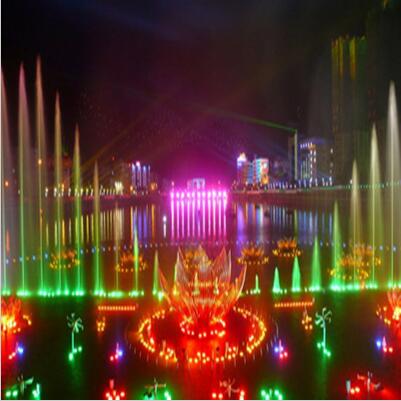

目前很多廣場或公園等也采用音樂噴泉美觀設計，各類花樣的噴泉、彩色的燈光和優美的音樂形成一幅怡人的夜景而吸引著人們，使得音樂噴泉系統日漸被推廣應用。哪么音樂噴泉對變頻器應用一些特殊要求有哪些呢？下面河南音樂噴泉小編就為大家分享一下，希望對大家有所幫助。

1、音樂噴泉系統的組成

一般音樂噴泉系統主要由音頻控制系統、噴泉控制系統和燈光控制系統構成。音頻控制系統主要由音樂播放器、前置放大器、功率放大器、監聽音箱及音柱組成，大多系統采用多媒體PC通過上位機程序播放音樂。

噴泉系統主要由噴泉控制器、變頻器、水泵、多功能閥、萬向噴頭及供水管網組成，其中噴泉水泵目前已采用變頻調速技術，實現水泵無級調速，能根據音頻信號的強弱隨時調節水泵速度，多功能閥及萬向噴頭由噴泉專用控制器控制，可根據設定程序?qū)崿F(xiàn)各種圖案和形狀。

音樂噴泉控制系統集音頻控制技術、程序控制技術和智能控制技術于一體的控制系統，屬于一種工業現場控制系統，其上位機大多采用多媒體工業PC機組成，可實現全程實時音控，能根據樂曲旋律、節奏和音頻的強弱程度控制噴泉系統，其電氣控制系統主要有以下三種形式:

（1）集中式控制

集中式控制系統采用放射型結構，能滿足控制室離水池較近，規模較小，花型變化較少的音樂噴泉。

（2）現場總線式控制

現場總線是一種串行數據通信鏈路，實現噴泉現場基本控制設備與上級控制設備之間的聯系，例如RS-485總線和CAN總線，現場總線式優點有:一條傳輸線可控制多臺設備，控制系統簡單，安裝和維護容易;采用數字通信技術，抗干擾性強，精度高;控制功能分散到噴泉現場，提高了電控系統的可靠性和靈活性。

（3）網絡現場總線式控制

網絡現場總線結構與現場總線相似，性能更優越于后者，網絡現場總線屬于分布式控制系統，電控系統運行速度更快，達到音樂噴泉實時控制的要求，穩定性也更好;網絡連接結構種類很多，能同時支持總線型和放射型，可采用混合結構;網絡現場總線與現場總線主要差別是前者采用專用網絡操作系統，實現網絡上各個設備之間的相互操作。

此外音樂噴泉系統包括燈光控制系統，在此不再詳細敘述，由上可見音樂噴泉控制系統是集聲、光、電于一體的復雜的現場控制系統。

2、變頻技術在音樂噴泉系統的應用

隨著變頻調速技術的不斷推廣，風機水泵專用變頻器已被廣泛用于水泵及風機負載，音樂噴泉系統中需要采用大量的水泵來控制噴泉循環水，根據水泵工作特性知道泵的流量與泵轉速成比例關系，通過調節水泵轉速可直接控制水泵的流量，在音樂噴泉系統需要實現噴泉水量實時調節，因而變頻調速技術更適合在音樂噴泉系統使用，此外根據水泵特性知道，采用變頻調速技術具有一定的節能效果，這也是變頻器在音樂噴泉控制系統得推廣應用的原因。

以某廣場音樂噴泉系統為例，其電氣控制系統主要由上位機、音頻放大系統、噴泉跑泉電腦控制器、變頻器及各種電磁閥構成。

隨著音樂噴泉應用不斷推廣，各種噴泉專用控制器也不斷完善，噴泉控制器或跑泉控制器具有多功能開關量輸出、標準模擬量輸出及內置通訊接口電路，可通過RS-485或總線方式與上位機進行通訊，其輸出的標準電流或電壓信號可作為變頻器調速給定信號，結合音樂噴泉專用變頻器的特有功能可實現復雜的控制。

3、音樂噴泉專用變頻器的應用

（1）音樂噴泉專用變頻器功能介紹

音樂噴泉專用變頻器是根據音樂噴泉控制系統要求而設計的，它主要是在風機水泵專用變頻器基礎上增加以下功能:可通過外部端子實現變頻器不同運行方式間的切換，如可編程自動運行方式與外部模擬輸入方式間的切換;外部多段速運行方式與可編程自動運行方式間的切換;外部多段速運行方式與外部模擬輸入方式間的切換等，這種豐富的頻率設定方式可方便地與噴泉控制器或PLC控制器連接，以實現各種不同控制方式。

（2）音樂噴泉專用變頻器的應用

以某廣場音樂噴泉系統為例，該音樂噴泉選用音樂噴泉專用變頻器

噴泉控制器選用噴泉專用控制器，其具有32路繼電信號輸出、1路4～20mA電流輸出，并有RS-485通信電路，根據音樂信號輸出0～20mA信號控制變頻器，同時根據噴泉控制程序控制變頻器是否處于自動運行（即PLC運行），當X6閉合時變頻器按PLC運行，斷開時按外部多段速運行，由于變頻器外部端子運行具有優先級，當X1至X3閉合時按多段速設定速度運行，當X7端子閉合，變頻器運行頻率由外部電壓信號0～10V給定，噴泉控制器根據程序設定分別輸出相應信號控制變頻器。

（3）調試注意事項

音樂噴泉系統是個集音樂、燈光、噴泉于一體的系統，其電氣控制系統相對比較復雜，在調試時容易出現以下問題:

（1）音頻信號干擾問題

從變頻器工作原理知道，當變頻器運行時其輸入輸出側會產生高次諧波，此諧波信號通過傳導、輻射、耦合等方式對其它設備產生干擾。

音樂噴泉系統中諧波干擾信號會經過音頻放大系統放大后，形成刺耳的噪音并影響音樂的播放。調試時若遇到這種情況可采取以下措施:降低變頻器載波頻率;變頻器可靠接地，接地線采用線徑較粗的線，并且接地點與變頻器距離要盡量短;變頻器輸入、輸出動力線盡量遠離音頻信號線和控制線，不要將動力線與控制線走在同一線槽中;音頻信號放大系統的電源盡可能與變頻器供電電源隔離等。

（2）變頻器跳保護問題

噴泉水泵需隨音頻信號的強弱隨時調節轉速，這就要求變頻器響應速度快，在系統調試時應注意變頻器選型及參數調節，一般情況一臺音樂噴泉變頻器要求控制多臺水泵，在選用時首先應保證變頻器的功能大于水泵功能總和，并至少預留10%的余量，在變頻器參數設定方面，變頻器的加減速時間盡量短，但加減時間過短容易出現過電流保護，在調試時應特別注意，目前大多變頻器具有故障自恢復功能，在調試可將此功能打開，以避免誤信號引起變頻器報警停機。
